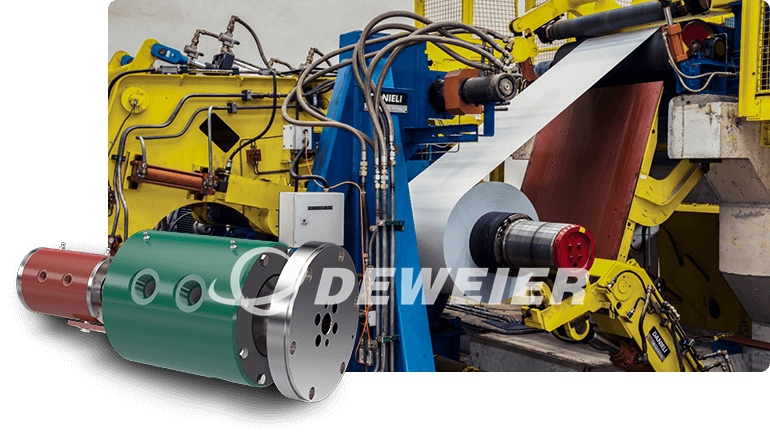

液壓回路旋轉接頭是開卷機和卷曲機漲縮油缸上的關鍵部件，國內的鋼鐵企業大多使用進口的產品。該旋轉接頭主要應用于鋼材熱軋和冷軋、縱剪、橫剪、精整、酸洗、鍍鋅、彩涂生產線中的開卷機、卷取機，旋壓機等液壓機構。它的質量好與壞將直接影響到整個生產線的正常運行。
開卷機和卷取機是用來開啟成卷帶材或卷取帶材的，是成套設備中的關鍵部件，它是酸洗、冷軋和精整等所必需的設備。開卷機和卷取機的漲縮油缸隨著開卷筒的旋轉而旋轉，為了保證液壓系統能持續的向漲縮油缸供油，管路接頭就必須采用旋轉接頭（旋轉接頭就是把固定（不能旋轉）管路內的系統壓力傳輸?shù)叫D(zhuǎn)的油缸里面去），使在開、卷過程中能夠?qū)崿F(xiàn)卷筒軸的漲、縮功能，完成開卷作用。開卷機和卷取機的工作情況將直接影響機組的產品質量。如果旋轉接頭的轉速不能與機組的速度相匹配，則大大降低機組的工作速度，影響機組的產量；如果旋轉接頭的密封性能不好，將使卷筒軸的漲緊力下降，使卷筒軸與卷材之間出現打滑現象，影響機組的產量。因此旋轉接頭的機械性能、密封性能及工作情況的好壞將直接影響到開卷機及其機組的正常工作問題。
在不同的工況條件下，旋轉接頭的結構尺寸會有所不同，但無論如何變化，旋轉接頭都是由三大部分構成。一是旋轉部分，它與旋轉腔（油缸）體連接；二是靜止部分，它與靜止腔體（主要管道）連接；三是密封部分，對流體進行密封，防止流體泄漏或內部互竄。因此旋轉接頭的設計制作應該以加工制作方便、體積小、重量輕、使用安全可靠、回轉靈活、密封性能優良、泄油量小、使用壽命長等為宗旨。
德威邇公司為國內鋼廠熱軋平整機組制作的液壓旋轉接頭，也是測繪進口轉化的產品，原轉化產品的使用壽命基本上在1年左右，1年后產品的密封性能會下降，導致泄漏量加大，造成漲縮油缸的漲緊力減小，影響機組的產量。鋼廠為了穩定機組的產量，提出讓我公司對此旋轉接頭進行改進，前期我們對此接頭測繪后試制了2臺，使用壽命并沒有超越前者，基本上維持在12個月左右。后來我們經過反復研究圖紙、和現場的技術人員多次溝通交流、集思廣益、充分發揮我公司技術力量的雄厚優勢，在以前經驗的基礎上，大膽創新，制作了一臺非常成功的旋轉接頭，目前使用壽命已經在兩年以上，其性能指標完全符合各項使用要求，且目前使用情況仍然良好。
液壓回轉接頭，在原來傳統液壓旋轉接頭制造工藝和設計上的改進：
1、材質的改進，去掉旋轉軸原來選用的45#鋼，改用GCr12（又叫微變形鋼）來替代，該鋼相比45#鋼具有尺寸穩定性好、受熱變形小、硬度高、耐磨性好等優點。固定殼體的材質選用GCr15軸承鋼來替代，它具有較高的熱強性和熱硬性、較高的耐磨性和導熱性。軸與殼體經熱處理后性能更穩定、硬度更高。
2、進口密封圈（或間隙密封結構）。選用德國優質進口高壽命旋轉密封，在高壓下能夠保證無泄漏密封。其具有極小的摩擦系數，極低扭矩極小的磨損，極長的密封使用壽命，無爬行、粘帶現象；
從用戶近兩年多的使用情況看，德威邇公司制作的旋轉接頭的運轉效果良好，完全滿足了用戶的各項技術指標要求，技術已經成熟，而且得到了鋼企及設備配套廠商的認可和好評，這標志著我公司設計制作卷曲機專用高壓類旋轉接頭的水平又上了一個新臺階。
德威邇公司生產的旋轉接頭能夠?qū)瘟髀饭潭ㄅ涔芩蛠淼膲毫α黧w，分流至多端口，供給旋轉體。為了滿足用戶的各種需求，我們能夠生產多種特殊接頭。也可以根據用戶的使用情況，生產2通路至30通路。
